BI-TP高性能多路测温板

【产品介绍】

本板卡是基于ACTEL FPGA A3PE3000L的6U VPX功能载板，底板接口为标准的VPX定义接口。可以支持多种多种类型测温传感器的温度测量。板内设置微控制器，控制GPRS/GSM模块，实现远程遥测、遥控及报警功能。

BI-TP高性能多路测温板

【产品特点】

•   采用FPGA+MCU的架构，主控制芯片为A3PE3000L

•  单片机芯片STM32F103负责GPRS/GSM模块的驱动

•  24位4通道ADC传感器AD7190，降低噪声

•  24路测温:包括4线测温10路（使用PT100）、2线测温10路、2线带恒流源接测温二极管测温4路

•  可以兼容测温二极管、铂电阻、热敏电阻等传感器

•  远程报警：设计GPRS/GSM模块，实现远程遥测、遥控及报警功能

•  应用于工业环境，可长期开机进行寿命试验

•  对外接口： J30JA-51ZKW-J，J30JA-21ZKW-J，J30JA-9ZKW-J；VPX接口：P0 1410189-1、P6 1410187-3

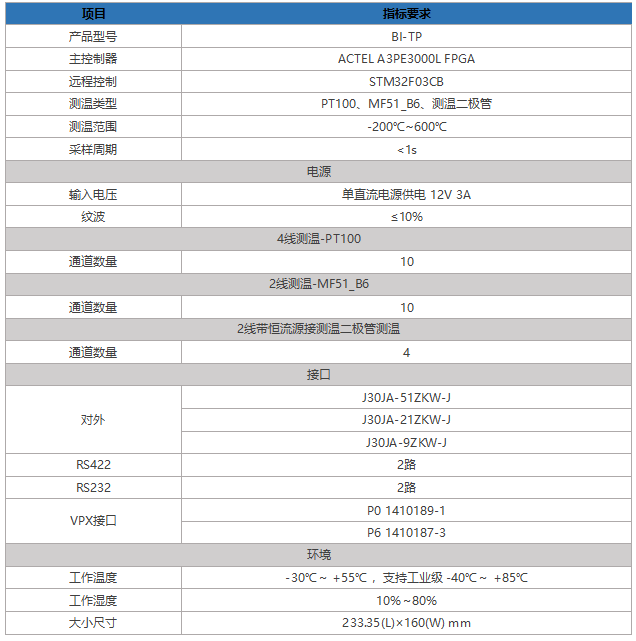

【技术参数】

【原理框图】
