BI-OC-YC-RS422

板卡 RS422 遥测

方案概述

型号BI-OC-YC-RS422，集成了17路OC控制（带ULN2003A驱动芯片）、11路直接遥测和12路RS422收发功能，其中8路采用DS26LV31和DS16LV32一对收发芯片，兼容DS26C32，其余4路采用MAX3490ESA芯片，对FPGA采用标准LPC或HPC接口，对外采用J30JA-74ZKW-J接插件。


  • 各类贴片元件排布间距统一规整，丝印标识与元件精准对位，同功能电路集中分区布置，走线经过精细规划，减少线路相互干扰。

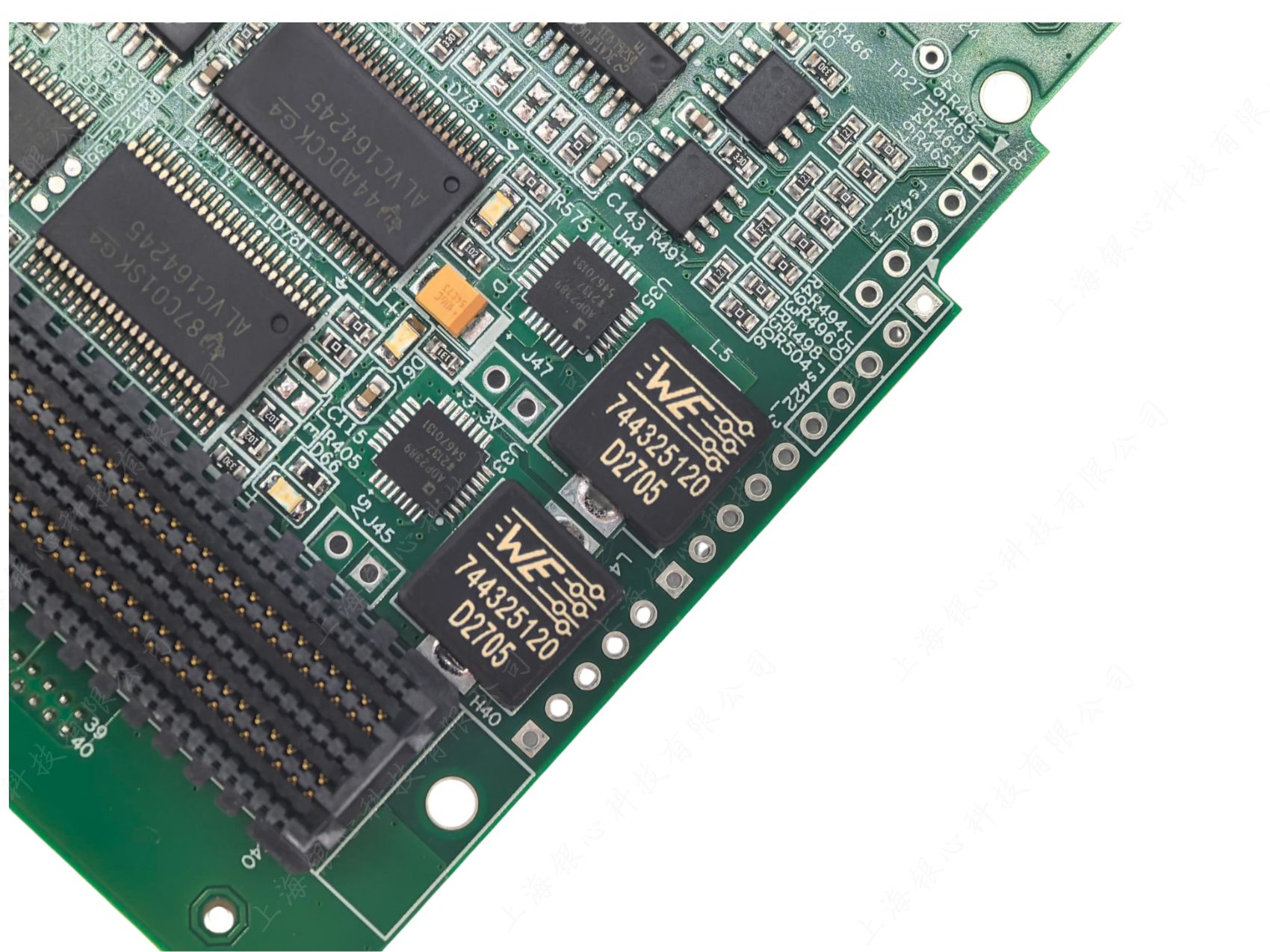

  • 高密度多针接插件周边配套元件排布紧凑，每组信号通路就近搭配匹配电路，细微布局保障信号传输稳定。
  • 板边预留标准化安装孔，全板关键线路均匀布设测试焊盘，预留空贴元件位，方便后期参数调试与功能适配。
  • 强弱信号线路分区布线，走线规格区分清晰，依托精细布线设计优化整机电磁兼容表现。

    • image

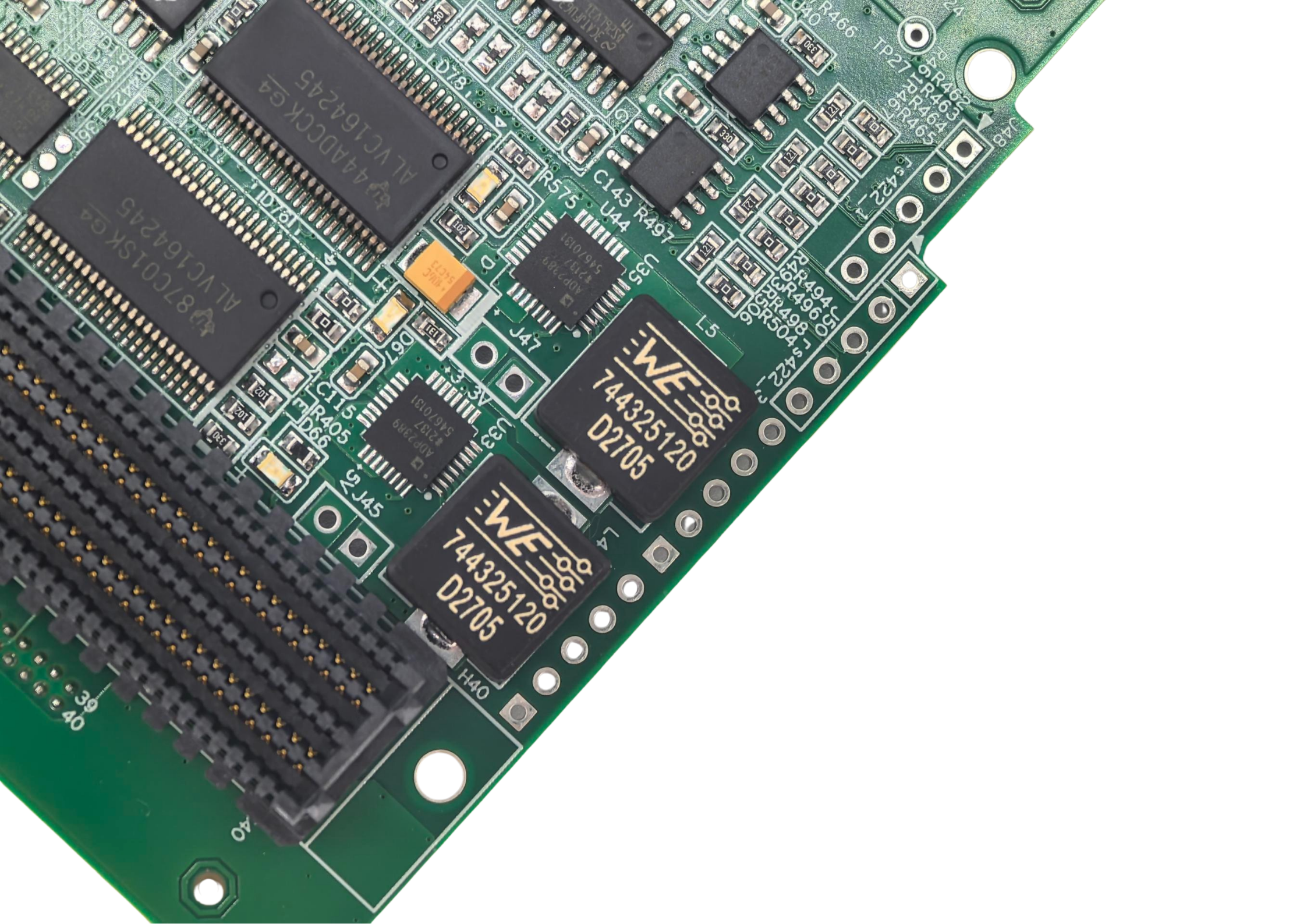

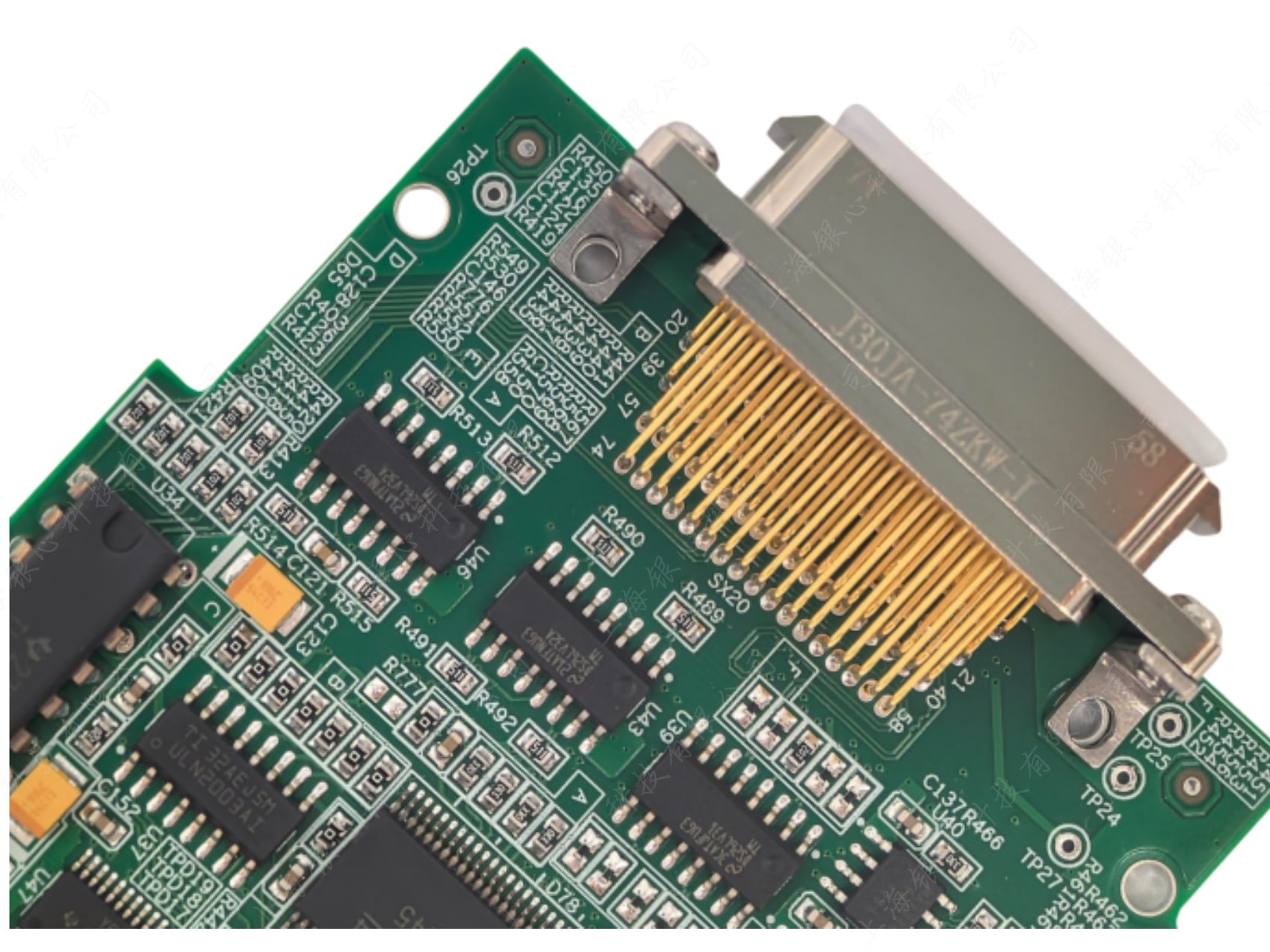

  • 多针金属连接器镀金引脚排布均匀，搭配锁紧固定结构，连接器通道与板内走线精准对应，通道标识印刷规范清晰。
  • 连接器周边元器件就近布设，缩短信号传输路径，元件摆放位置经过精细考量，降低信号损耗与电源波动。
  • 板上电源、信号、接口节点全覆盖测试点位，元件丝印标注完整直观，大幅简化故障排查与设备校准工作。
  • 不同功能电路物理分区隔开，依靠精细布局实现信号天然隔离，无需额外屏蔽结构即可有效抑制串扰。


  • 整体细节优势

    整板以全方位精细化设计构筑品质优势，从元件排布间距、丝印对位精度，到走线规范、测试点位全覆盖、连接器紧固结构、电路分区规划，每一处细微环节均深度打磨，在信号完整性、电磁防护、装配稳定性、后期运维层面做到极致精细，依靠细节持续提升板卡长期运行可靠性。
