BI-SFP-USB-ETH

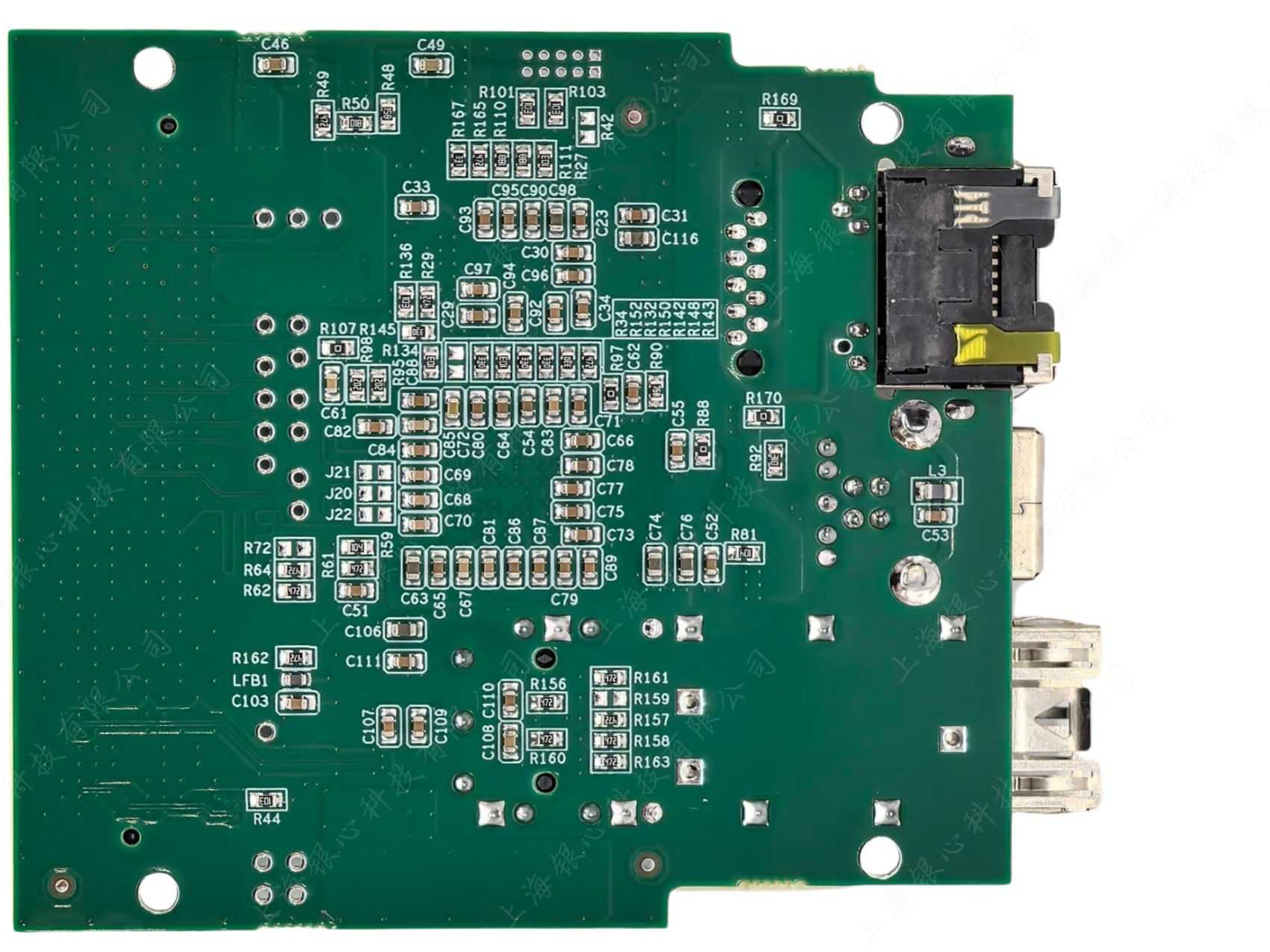

板卡背面

1. 无源元件阵列排布规整统一，丝印标识与元件精准对位，同类电路集中分区布设，走线短而有序，细微布局把控信号稳定。
2. 关键线路全域预留足量调试空焊盘、预留元件位，可灵活调整电路参数，为调试、适配预留充足冗余设计。
3. 侧边接口搭配锁止结构，接口外壳完整接地处理，板体定位安装孔做金属化工艺，兼顾装配牢固度与电磁防护双重细节。
4. 线路分层分区铺设，强弱信号走线有序分隔，以精细化布线布局减少线路间信号串扰。

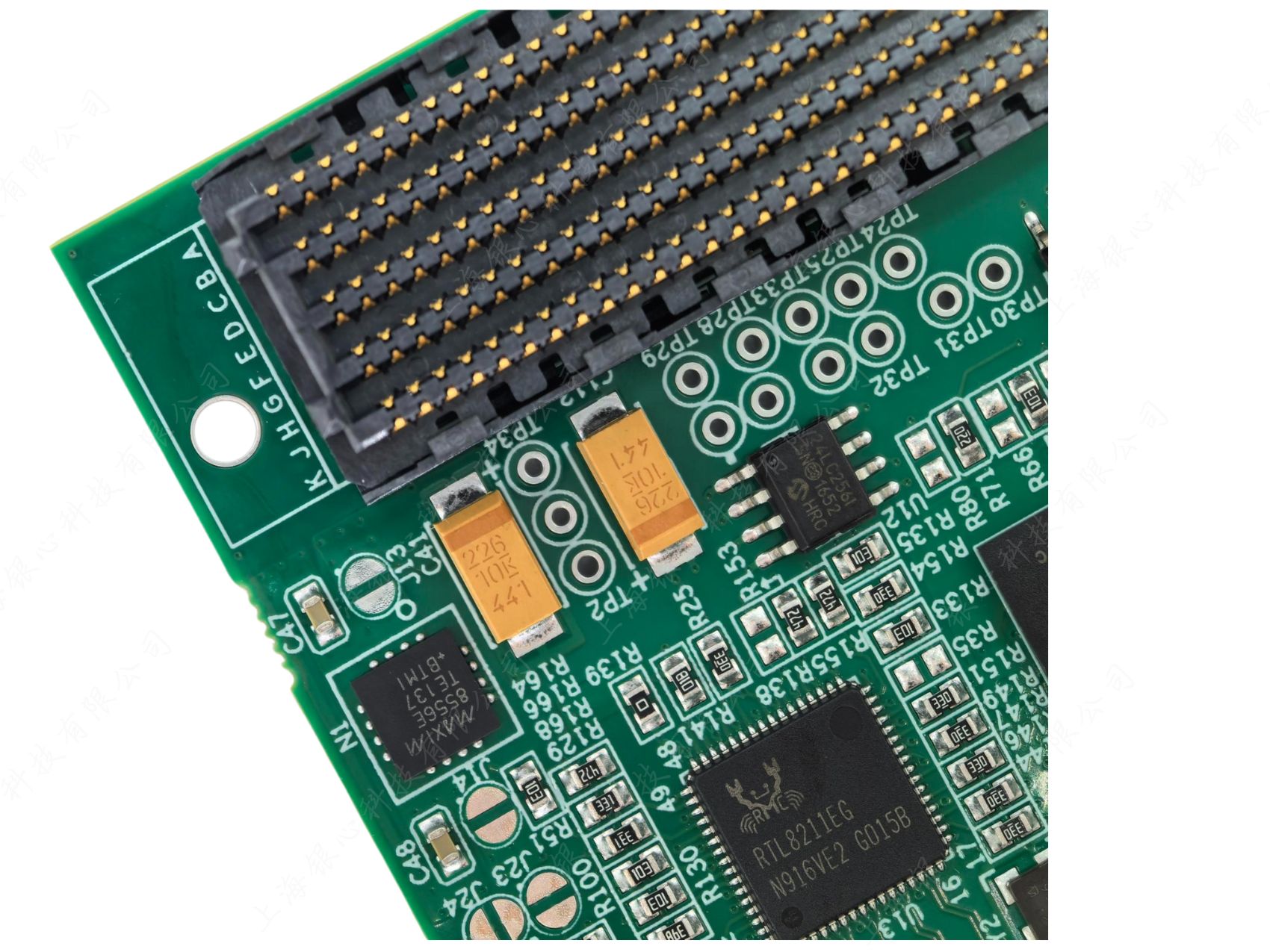

板卡正面

1. 核心芯片周边滤波元件就近布设，缩短电源回路，细微摆放设计有效抑制电源波动，保障高速信号传输稳定。
2. 大规格高密度对接连接器触点均匀镀金，侧边标注通道编码，每一路信号通道均独立引出测试点位，检修排查精准便捷。
3. 板内关键电源、总线、信号节点全覆盖圆形测试焊盘，所有贴片元件标识清晰对应，大幅简化后期校准、维修工作。
4. 功能电路分区隔离排布，强弱信号物理划分区域，依托精细化布局优化电磁兼容表现，无需额外屏蔽结构即可降低干扰。

整板不靠高端器件堆砌性能，全流程依靠无数精细化设计建立核心优势：小到元件排布间距、元件标识对位，细到每一路信号的测试点位预留、接口接地工艺、线路分区规划，从信号完整度、电磁兼容、装配适配、调试运维多维度打磨细微之处，用极致精细的硬件设计解决工业场景常见故障痛点，依靠微小设计差异拉开产品可靠度差距。
