TI-DPTS 对探测器的通用性能测试系统

【主要功能】

•  主要测试功能项：均方根噪声、固定图案噪声和瞬时噪声、响应率和探测率、动态范围/线性度、NETD、非均匀性校正、坏像元定位、光谱响应、串音/MTF；

•  电路板采用OPENVPX架构进行设计，数字模拟混合电路进行了电磁兼容性设计，降低了系统噪声，从而实现大动态范围的数据采集；

•   对外接口可适应多种探测器测试分析，可对其接口形式、信号数量、电平值、阻抗等进行匹配，电缆线可根据客户需求进行制作；

•   具有对红外探测器提供电源、偏置电压和驱动信号的能力，电源、偏置电压可调节，驱动波形可任意编辑。

•  软件功能具备图像数据采集与图像显示、健康监测、外围设备控制；

•  长周期对探测器参数进行监测、统计分析、数据采集、报表生成。

【产品特点】

•   成熟模块化设计，超大规模探测器测试系统方案

•   高频率、多通道≤128、低噪声<50uV；

•   多种模拟信号采集模块可选；

•   USB3.0/光纤接口，轻松处理数据传输；

•   波长覆盖短波、中波、长波；

•   满足国标《GB/T 17444-2013红外焦平面阵列特性参数测试技术规范》

•   成熟的探测器测试解决方案（512*512、640*512、2K*2K,4K*4K等）；

•   上位机软件实时图像显示与分析；

•   定量化性能分析；

•   长周期稳定性统计；

•   远程遥控遥测。

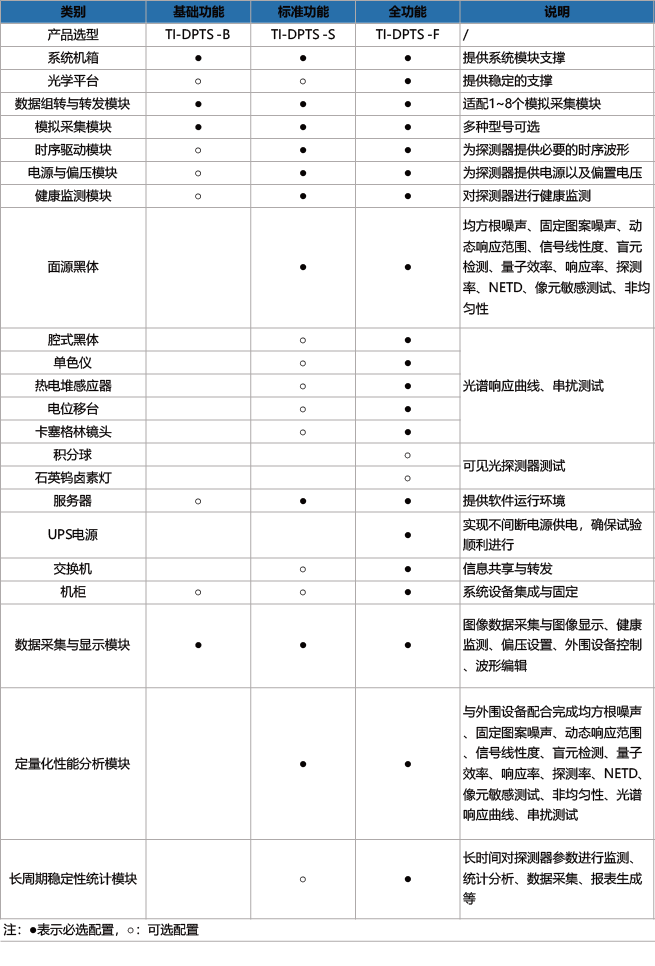

【产品选型表】

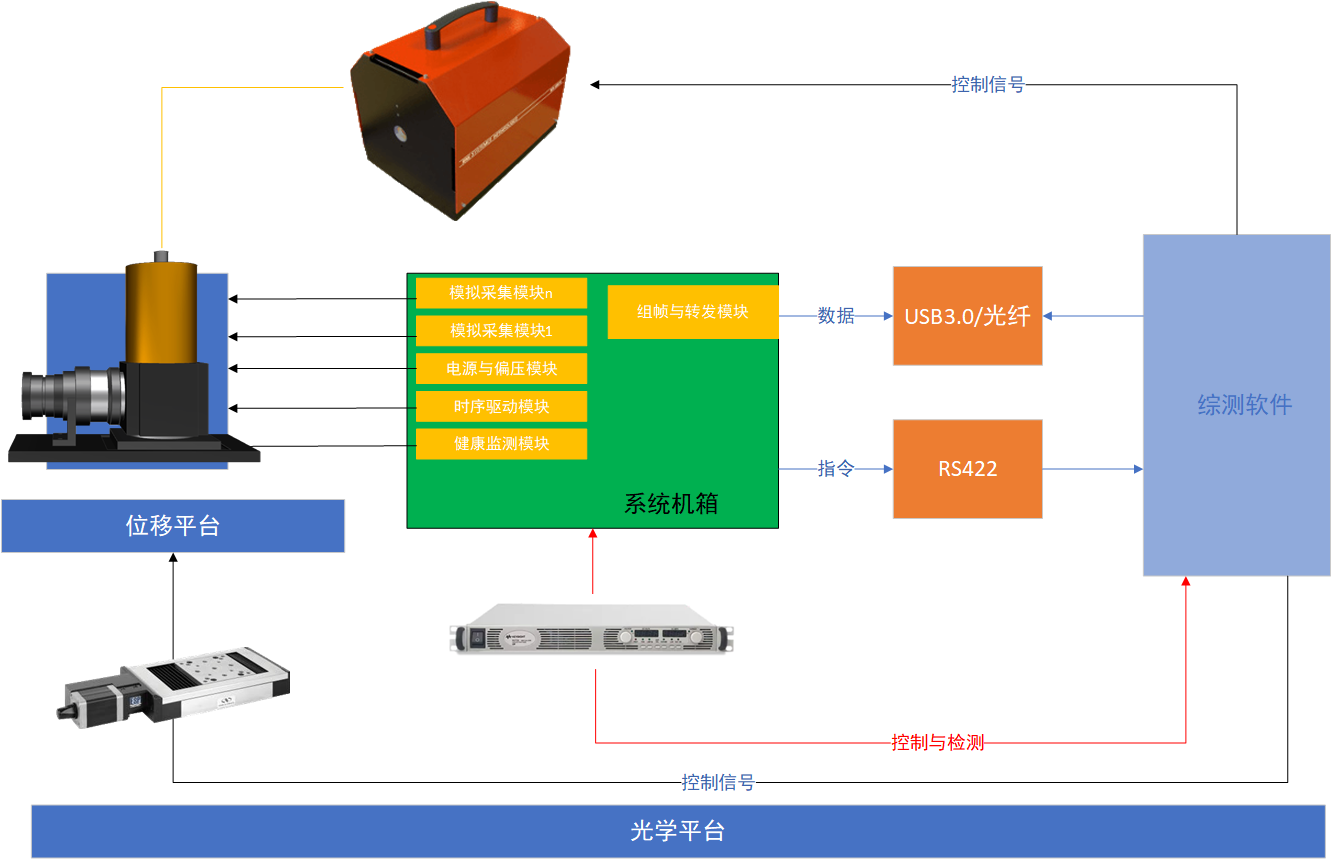

【系统框图】

【主要应用领域】

•   焦平面研发

•   焦平面测试

•   成像系统测试
