BI-FB-PCIE-K7Q K7核心功能载板，pcie接口，QSFP-40G

【产品特点】

•  带过压保护，DC12V供电或PCIE供电

•  符合PCI ExpressGen2规范，可选x1、 x4、x8模式

•  QSFP+接口 4对收发，速率40Gbps

•  2路带隔离ESD保护RS422，速率≤10Mbps

•  带1Gb参数FLASH、256Mb程序FLASH

•  带2Mbit EEPROM

•  带保护JTAG接口

•  带散热风扇PWM接口

•  多类时钟资源：单端100Mhz、差分100Mhz、差分200Mhz

•  4片DDR3，单片容量：4Gb

•  两个FMC接口：一个标准HPC、一个标准LPC

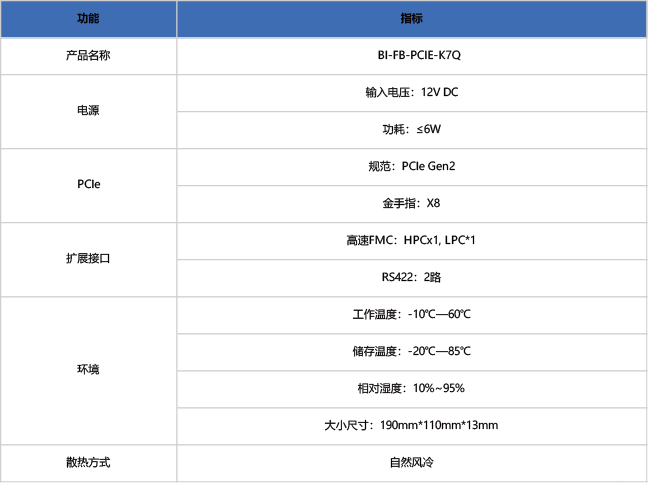

【技术参数】

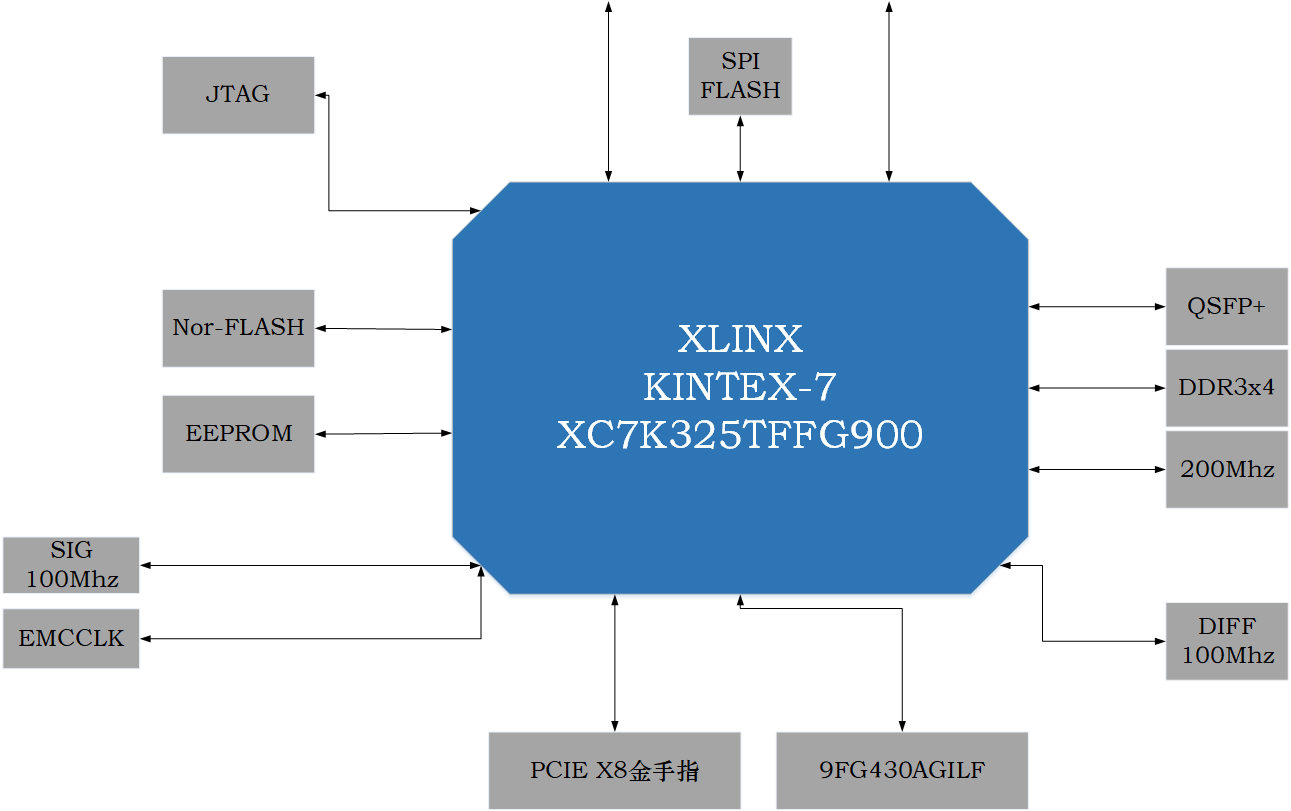

【原理框图】

【应用领域】

•  图像采集系统         •  网络硬件加速

•  通信系统                •  光纤传输
