BI-4-ADCL-2 4路24位2Mbps的ADC FMC子卡模块

【产品特点】

•  与载板为LPC接口，支持4路模拟信号输入

•  输入信号物理接口为 SMA，为50欧姆阻抗

•  4路调理网络及4路AD , AD采用TLC2387芯片，采样速率最高可达2MSPS

•  信号输入范围2V~5V，支持模块信号单端输入、差分输入

•  电路全差分架构，动态范围>100dB

•  支持外触发输入，实现多板卡的同步触发

•  FMC卡大小为：69mm×90mm。安装孔大小为2.7mm

•  可与BI/FB型号载板配合使用

【技术参数】

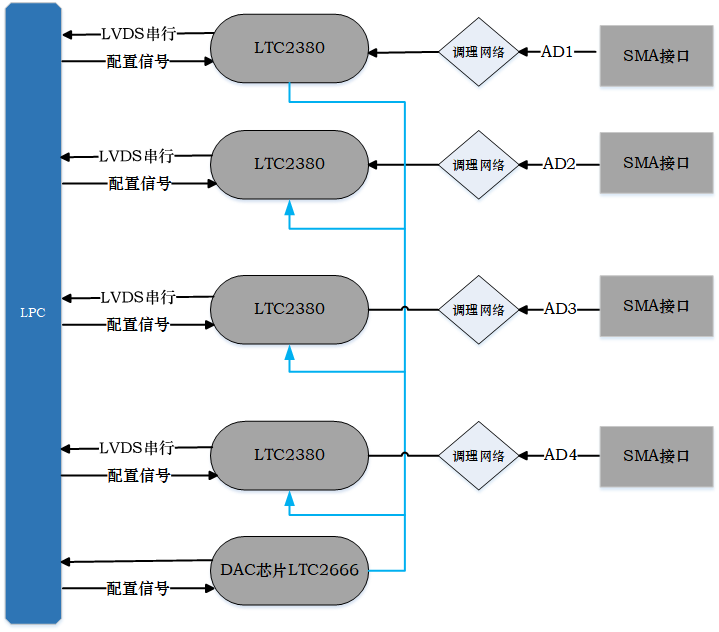

【原理框图】
