BI-4-TLK2711-R 4路TLK2711数据接收 FMC子卡模块

【产品特点】

•  4 路TLK2711 接收，协议芯片采用   BLK2711，芯片兼容TLK2711AIRCRR；

•  数据位宽：16bit

•  串行速率：80-125M时钟时传输速率1.6-2.5Gbps

•  内部端接匹配电阻

•  对FPGA 接口：标准HPC，IO 电压2.5V，型号ASP-134488-01，当接LPC 时，1-3 路可以正常使用，第4路无法使用

•  对外接口：SSMC 同轴弯针接口x8

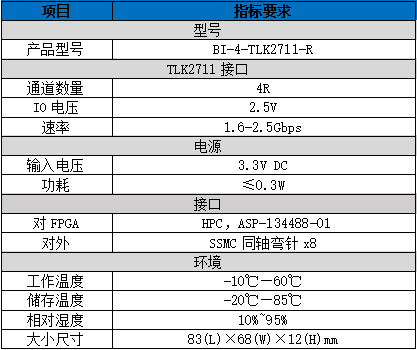

【技术参数】

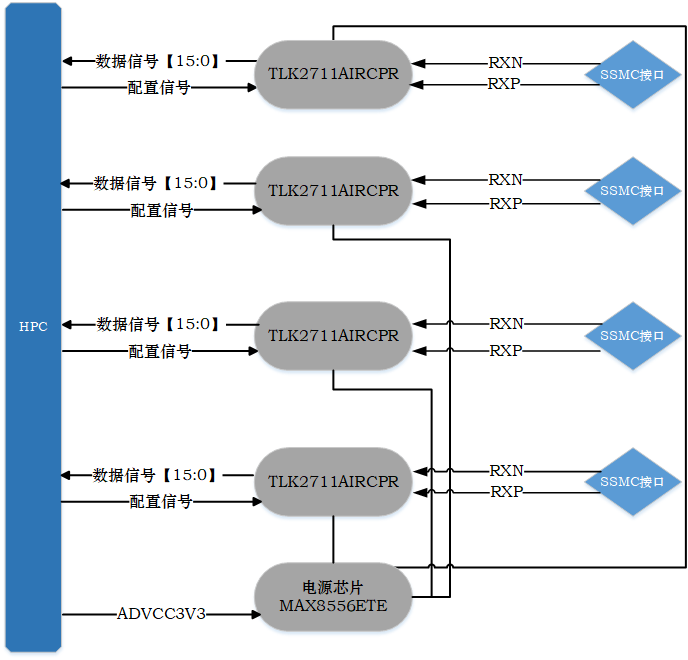

【原理框图】

【对外接口原理图】

地检只需要接收，无需端接电阻匹配，内部含有匹配电阻，以下是一片TLK2711接口，总共4路TLK2711，因此一共有8个SSMC接口。

对外SSMC接口原理图
