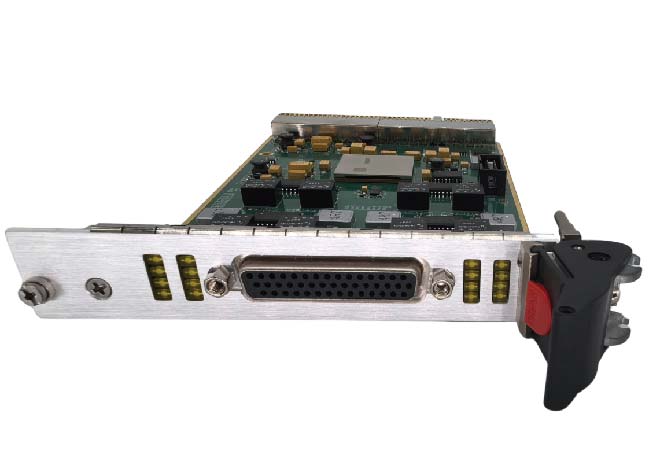

BI-CPCI-1553B-3U外观图

【产品特点】

•  标准3U CPCI板卡尺寸；

•  4路1553B，协议芯片采用HI-1573PSI,配合PM-DB7225变压器使用；

•  单路含有A/B两路；

•  支持RT、BC、MT功能；

•  2路双冗余标准；

•  FPGA型号：XC7K325T-FFG676I；

•  耦合方式：采用变压器耦合方式；

•  对外接口：DB-44&CPCI插件；

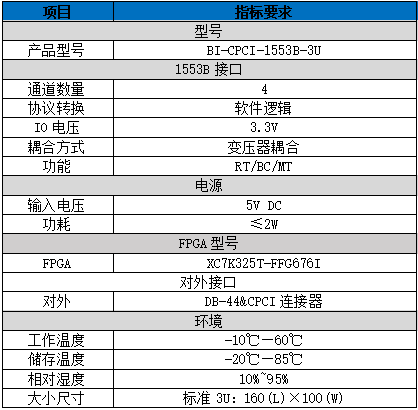

【技术参数】

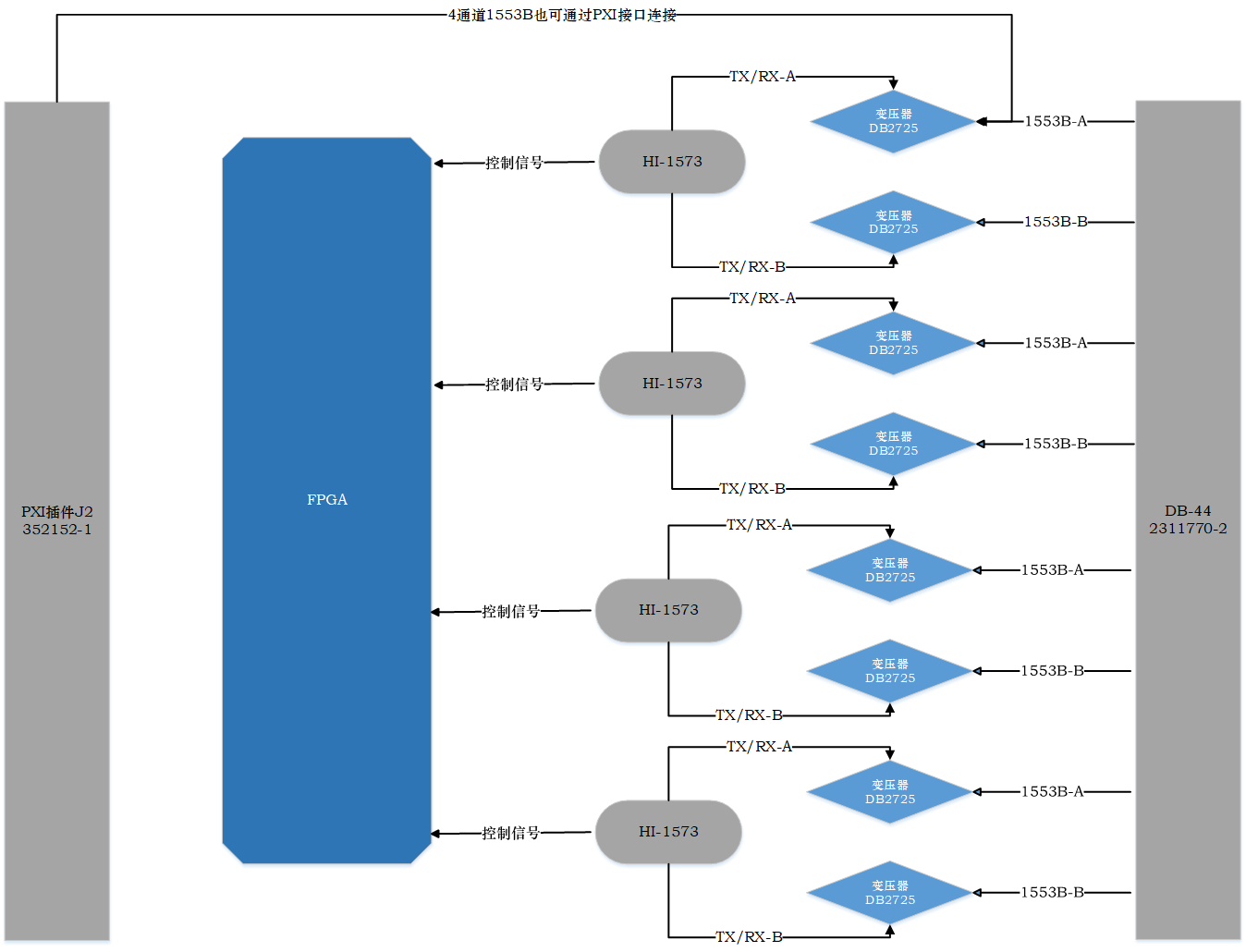

【原理框图】
